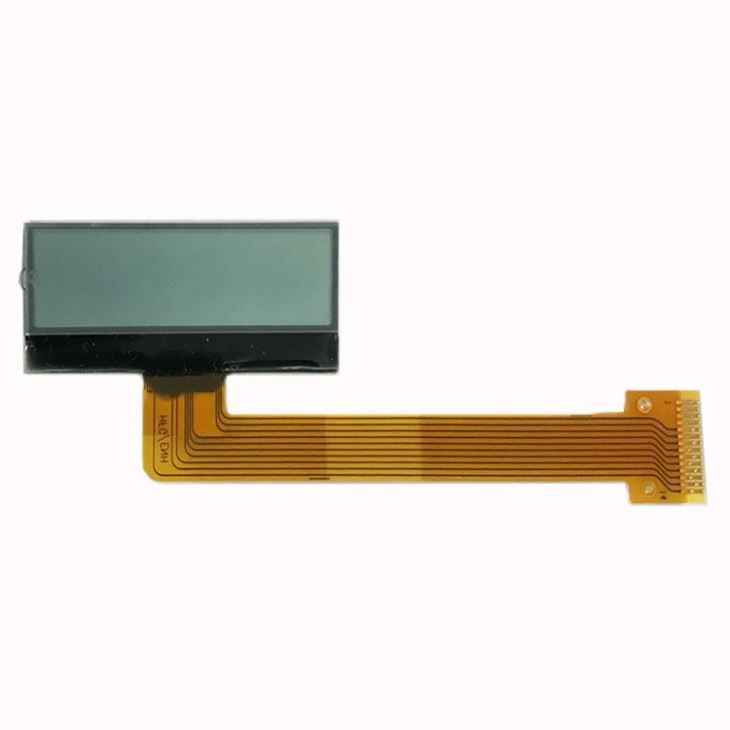

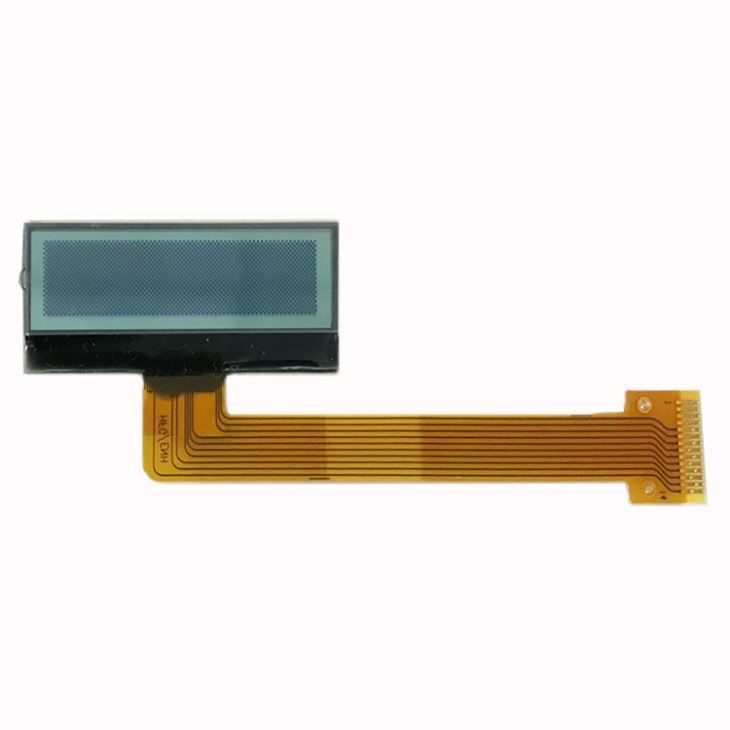

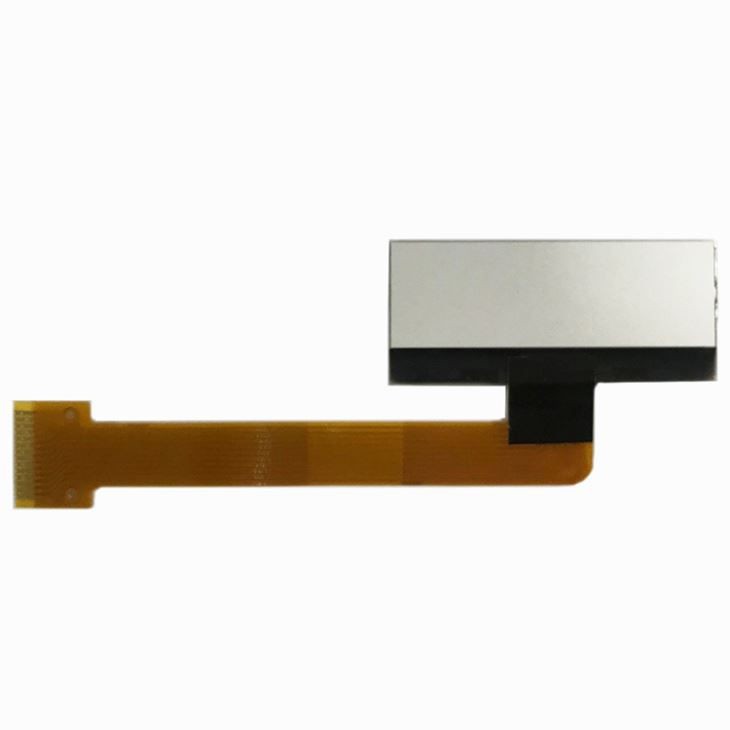

Modul de afișare LCD grafică de dimensiuni mici
Pentru toate ecranele noastre LCD, inginerii noștri de proiectare au colectat multe fișe de date pentru controler LCD în timp ce verifică diferite controlere de afișare și chipset-uri. Le-am adăugat aici pentru a vă facilita să lucrați cu aceste controlere și chipset-uri diferite.
- Introducerea Produsului
Detalii produs
Pentru toate ecranele noastre LCD, inginerii noștri de proiectare au colectat multe fișe de date pentru controler LCD în timp ce verifică diferite controlere de afișare și chipset-uri. Le-am adăugat aici pentru a vă facilita să lucrați cu aceste controlere și chipset-uri diferite. Aceste foi de date LCD nu sunt create sau întreținute de Crystalfontz; sunt furnizate pur și simplu „ca atare” pentru utilizarea dvs.
Specificații
Display LCD grafic de dimensiuni mici | |

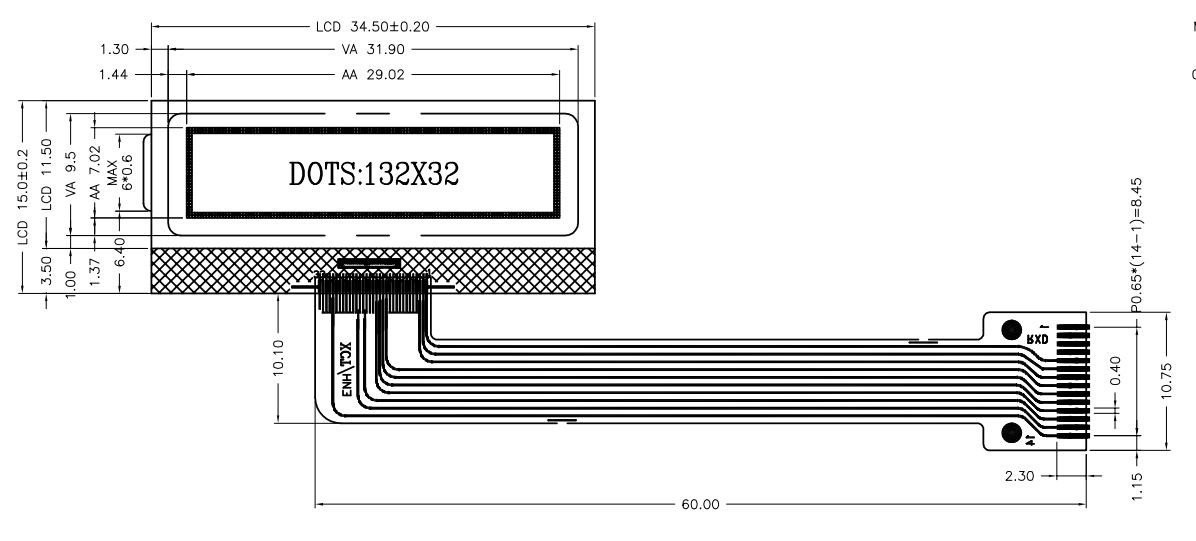

Dimensiunea conturului | 34,5x15 mm |
Zona de vizualizare | 31,9x9,5 mm |
Zonă activă | 29,02x7,02 mm |
Rezoluția afișajului | 132x32 |
Modul de afișare | FSTN/Reflexiv/Pozitiv |
Unghiul de vedere | 12:00 |
Metoda Drive | 1/32 taxă, 1/6 părtinire |
VOP | 6.2V |
VDD | 3.0V |
TOP | -10 - plus 60 |
TST | -20- plus 70 |
Conector | COG plus FPC |
Driver IC | ST7567 (sau alt IC compatibil) |
Conform RoHS | da |
1. Mod de afișare: FSTN /Reflexiv / Pozitiv.
2. Unghiul de vizualizare: ceas 12 0.
3. Metoda de conducere: 1/32 Duty 1/6 Bias, Vop=6.2V (eșantion client), Vdd=3.0V.
4. Sus: -10 grad ~ plus 60 de grade , Tst: -20 grad ~ plus 70 de grade .
5. Conector: COG plus FPC.
6. Drive IC: ST7567 (sau alt IC compatibil)
7. Conform RoHS: Da.
FAQ
1. Puteți furniza desene și proceduri aferente?
R: Putem furniza desene și proceduri pentru confirmare de către clienți.
2. Cum gestionați calitatea produsului?
R: Produsele sunt coapte, îmbătrânite, măsurători electrice și alte proceduri de testare.
3. Produsul este pe stoc? Cât durează ciclul de producție?
R: Unele produse sunt în stoc, producție în loturi mici timp de 1 săptămână, producție în masă timp de 2 săptămâni.
